不锈钢便携式潜水泵使用说明书

一，泵机:

我们的是永磁同步电机轴流泵，是我们公司开发的永磁同步电机系列泵的一种。这种高效轴流泵的叶轮和流道是由水利科学院专家设计，性能先进。机组效率高达 60%，是全行业最高的。比国内有些在推广的同类泵的效率高出近 20%。规格有流量 200，500，800，1000 方等系列轴流泵产品，是行业内具有专利技术， 且规格齐全的供应商。

泵具有过热、过流、过载自动保护，电机线圈永不烧坏。泵叶轮为不锈钢精密铸造，泵轴是不锈钢材质。机身，泵体有铝合金和不锈钢两种可选，出线头橡胶护套外加不锈钢弹簧防护，使用安全可靠。

8 寸出水接口用 DN200mm 的 8 寸快速接口，10 寸出水接口用 DN250mm 的 10 寸快速接口，12 寸出水接口用DN300mm 的 12 寸快速接口，带扣卡箍，方便拆卸外接水带。电缆线标配 20 米。

二，控制系统：

永磁同步电机泵配有触摸屏显示的控制柜，内有变频驱动器，具有频率，电压， 电流显示，有过热、过流、过载自动保护，无水自动停机的功能，能够通过手机3G，4G 网络，实现电脑和手机APP 的远程控制，实现数据远程传送，远程控制开机关机，远程控制泵的运行转速等的操作。远程控制的配置需要选购另加费用。

控制柜有一拖二和一配可供选择，控制柜防等级 IP23，插头和插用防水的三相四线制标配，保证用得安全，可靠，放心。用于固定式排水，如桥梁涵洞抽水、地下室车库等的场合，能自动值机，有水位到达一个设定的位置时自动启动系统， 开机排水，到水位降到泵进水口线时能自动待机或停机。

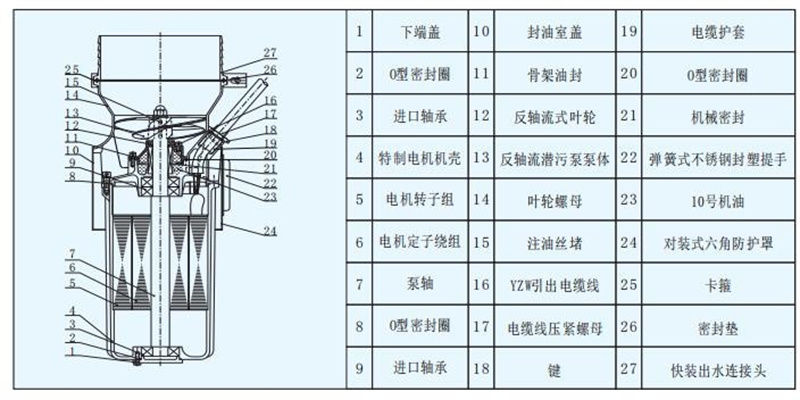

三，结构说明：

四，使用说明：

高速轴流泵是泵和变频驱动器两部分组成的，本节说明着重介绍是泵方面以及变频驱动器的简单操作，一般这样就能操作使用本产品了。专业人员需要对变频驱动器参数调整的，则要详细阅读变频驱动器（或称变频器）的使用说明书。

变频驱动器一般出厂时调试好的，不需要另作调整，只要的操作面板上按开关键或启动，停止键即可，不要按其他键。电器柜内部线路不要轻易动，开机前检查柜里面所有的接线端子，在运输过程中有没有松动，逐一拧紧接线端子。如有需要调整的，也只能有专业变频器知识，且认真阅读变频变频驱动器说明书及本说明书后方可对变频驱动器的参数进行调整。要不，可能会使变频变频驱动器程序出现混乱而无法再用，或造成损坏。

同步电机轴流泵的三根电机线必须接在所配套的变频驱动器的输出端 U V W 三个端子上，不能直接接入电源 AC380V 上，否则会损坏电机线圈，造成泵报废的严重后果。AC380V 的电源接在变频驱动器的电源输入端 R S  T 上。

同步电机轴流泵配套变频驱动器后，具有过压、过流、过载、过热等自动保护功能，宽电压工作，转速保持同步。当抽水至泵进水口无水时，系统会自动检测判定进入保护程序，自动关机，避免无水冷却而造成电机损坏。

每个规格的泵都配对对应的变频驱动器，同一规格（流量、扬程和功率）的泵变频驱动器可以互换，不同规格的泵的不能用同一个变频驱动器，因为电机参数不一样，有的转速也不一样的，就不能互换了。如果换错了，会造成变频驱动器或泵的损坏。

轴流泵的流量、扬程和功率的关系和离心泵水力模型不一样，有较大的差别。低扬程使用的轴流泵在同样的变频变频驱动器输出频率下工作，扬程越低，流量越大时功率消耗越低，如果工作现场使用扬程比较低时，可以适当调高工作频率，以设定的最高频率运行，以提高流量。但是扬程使用越高时，输入功率会越大，能达到低扬程时的3倍功率，当扬程高到一定程度时，输入功率会超过额定的最高允许值时，变频变频驱动器会出现过电流保护，会停机，这时需要适当调低变频器工作频率，降低转速，适当减小功率，使工作电流在变频驱动器的允许范围内，这样就能使泵正常运行。但这需要在具有变频器专业知识的熟练员工的操作下完成。

低扬程轴流泵工作的额定扬程一般在7-10米，15米以下，部分除外达15米。如果用这低扬程的轴流泵作超过15米的场合用就不合适，会造成功耗大，效率低。扬程15米以上的则要选择高扬程的防汛泵，高扬程的泵扬程在20-35米左右。

另外泵出口接的水带水平长度按每100米损耗扬程10米计算，就是说当输送的水带长度是100米时，相当于工作扬程10米，当接过长水带时，如200米以上，就会使泵实际工作扬程超过额定扬程而引起变频驱动器保护而停机，这时也需要适当调低变频器工作频率，降低转速，使功率适当减小，使工作电流在变频驱动器的允许范围内， 这样就保证泵正常运行。

五，使用须知：

1. 泵用于排水，入水深度一般为 1-5 米。使用前，应检查电泵是否完好无损， 各连接处有无松动及渗、 漏油现象，电缆线等有无碰压划破等意外损伤，并用兆欧表测量电泵绝缘电阻，冷态时应≥50MΩ．热态≥2MΩ。

2. 泵对电源电压要求是±15%，变频驱动器输出稳定，电压过低时，输入电流会增大，会到达保护电流的高置值使变频驱动器因保护而不工作，这时要改用手动工作状态，将泵转速调低一点，使工作电流减小，功率降低一些即可。

3. 泵应单独配置相应的电闸或开关， 变频驱动器及泵外壳上接地端子要接上地线，电泵引出线中有黄绿相间的双色线为接地线，必须可靠接地。

4. 电泵配带的电缆线长度不够需加接时，加接的电线线径必须大于原电线线径。接头处要用防水胶布密封好。

5. 电泵正式使用前先接上变频驱动器电源，按启动键、运转是否正常，泵工作方向是逆时针，注意短时间转一下，检查电泵转向是否正确。电泵如转向不对，出水量会明示感觉小，调接变频驱动器输出到电泵的三根线的任意二根线即可。注意不要对电源输入到变频驱动器的三根线进行调换，对输入电源线的调换没有用的。

6. 安装吊放电泵时，应在孔环处串绳进行，严禁提拉电缆线吊放电泵，但离水底应在 1 米以上，以防泥沙吸入，损坏机械密封和叶轮等部件。

7. 用浮球吊放的电泵工作时，要特别注意水位下降情况，尤其是在井下工作时， 千万不能脱水运行，否则会烧坏电机和其它部件。也不能放到水底污泥中工作，造成散热不好而损坏泵电机。

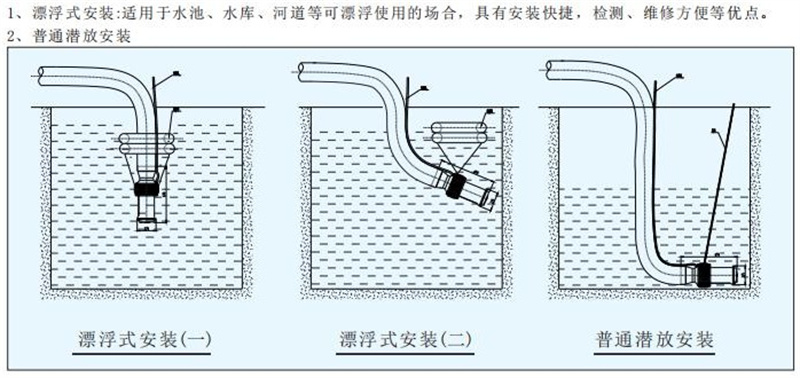

六，安装说明：

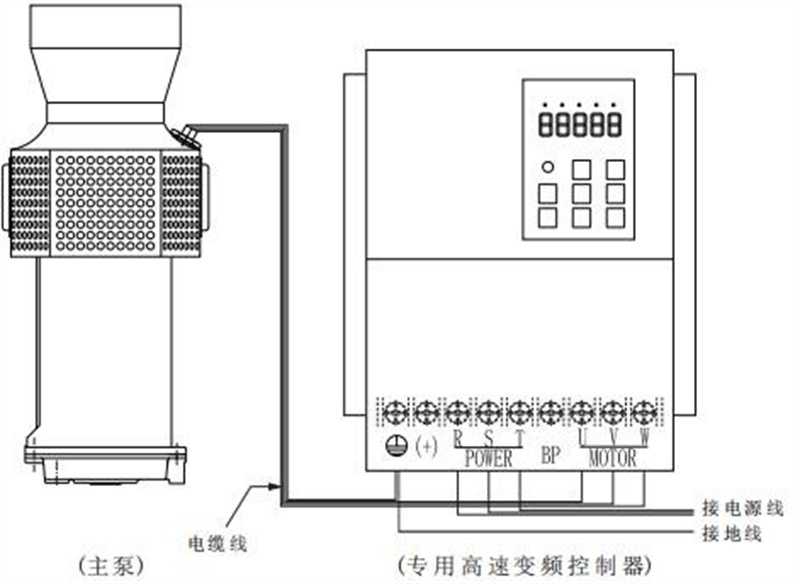

七，泵接线示意图：

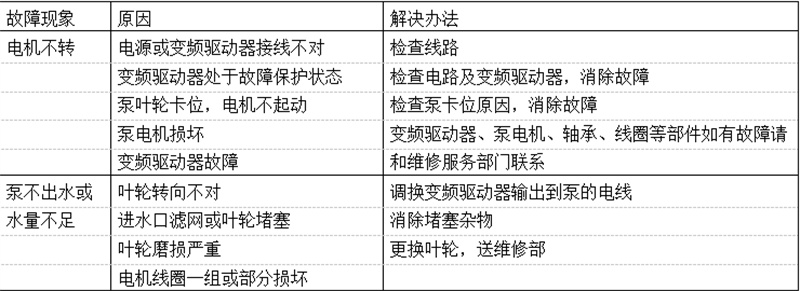

八，泵维护与保养：

1. 电泵累计运行 3 0 0 0 小时后，必须更换易损件一次(如轴承、密封圈、机械密封，冷却润滑油等)，否则机件损坏后会造成更大的损失

  2. 电泵如长时间不用，则应清洗擦干，视表面漆皮脱落情况，放置通风干燥处妥善保管．
