多功能雾炮车

使

用

说

明

公司名称：程力专用汽车股份有限公司

公司地址：湖北省随州市曾都区程力汽车工业园

前    言

尊敬的顾客：

欢迎您使用本公司研发生产的系列多功能雾炮抑尘车；本公司产品已通过国家强制性3C认证，产品完全符国家相关行业标准；底盘车售后服务及三包政策参照底盘厂家相关政策执行（如：东风底盘，随车配发有东风公司对应底盘的质量保证保修手册及相关服务站名录），本说明书着重介绍上装部分的使用说明及注意事项。产品实行质量三包、保修一年、终身服务。

使用前请仔细阅读本操作规程，如未按本规程操作，造成人机伤害与本公司无关！

使用前必须佩戴防护用具（绝缘手套，防护服，安全帽等）防护用品！

                程力专用汽车股份有限公司

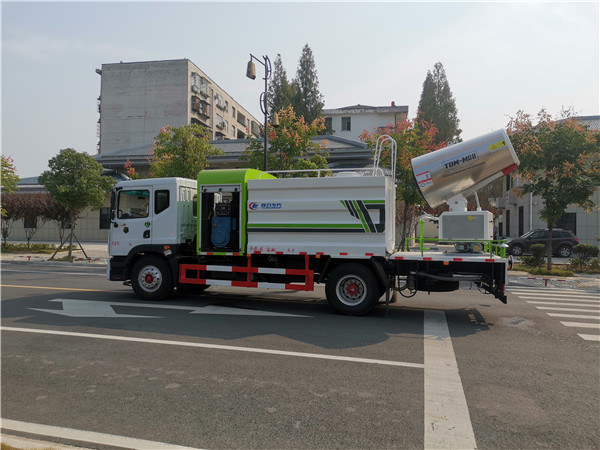

多功能雾炮车实图

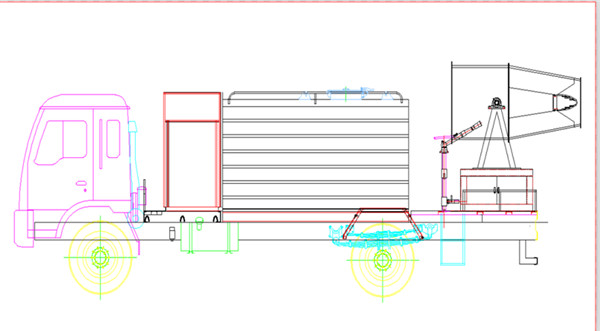

多功能雾炮车平面图

程力多功能雾炮车产品特点

一、产品特点：

·整车装备、结构紧奏、布局合理、部件做工精细、产品配臵完善、操作性能好；

·射程远、覆盖面积大、雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉；

·适用范围广、工作效率高、可边行驶边喷雾、喷雾速度快、对尘埃有较强的穿透力和雾珠附着力、能有效地节约用水量和减少环境污染；

·遥控/手动兼容、起动快捷、使用安全、灵活方便、性价比高； ·微电机控制水平旋转，液压马达控制俯仰角度，变换角度速度快。

二、适用范围：

适用于环保行业、露天煤矿、炼钢厂、水泥厂、焦化厂、码头、矿山 及城市拆迁等比较大的施工场所水雾抑尘、降尘；以及城市PM2.5空气超标雾霾治理；公共场所和垃圾填埋场等喷药杀菌消毒。

开机前准备工作

启动前请检查发电机组冷却水是否缺少，机油有无滴漏或减少，散热风扇有没有断裂或残缺，断电开关有无故障，输出电源接线端子有无断或脱落或松。发电机油门及输送电开关及控制开关有没有复位。检查发电机组动力油箱油位。组水泵进水阀门有无打开，水泵过滤网有无堵塞或上冰，风机旋转齿盘有无异物卡住，上下动力电动单元液压油是否够，风机叶片，网罩螺丝是否拧紧，有无松动。电控箱体内检查线路所接线路有无松落。检查水罐水位达到工作使用水位。当以上所有事项检查完毕后就可启动发电机组，开始工作！

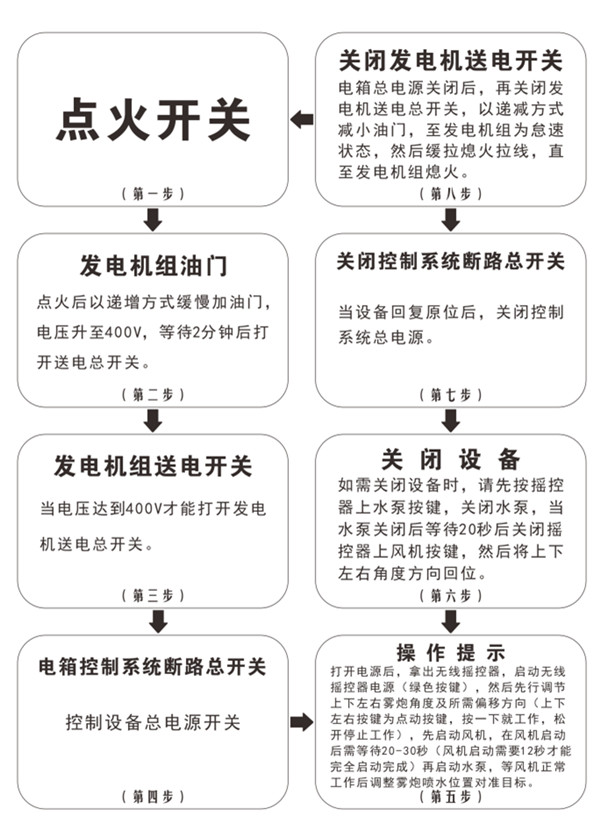

1.启动后发电机组

   一、用钥匙或点火开关开关启动发电机后，需怠速状态运行3-5分钟以上（冬天需延长预热发动机，视天气状况来判定），当发电机组转速以发动机在怠速范围内不抖动且加速性能良好时，开始以递增方或缓慢增加油门，当电压稳定达到400V时，缓等2分钟后打开发电机送电断电开关。

二、智能发电机组，为一键智能启动，红包旋钮为紧急停止开关，开机前需打开旋钮，然后点下“手”型图标，在按下绿色按键等待自动启动发电动机组。等发电机组屏幕最上方显示电压为400V以上，最下方显示发电机组启动成功后，打开送电总断电开关。

2.启动电控系统

    打开电控箱门，打开电控断电总开关，(无线摇控情况下）拿出摇控器，启动摇控器电源（绿色开关），然后先行调节上下左右雾炮角度及所需偏移方向（上下左右按键为点动按键，按一下就工作，松开停止工作），在启动风机，在风机启动后需要等待20-30秒（风机启动需要12秒才能完全启动完成），在启动水泵，等风机正常工作后调整雾炮喷水位置对准目标。

3.停机熄火

停车后请先行将雾炮水泵关闭，等待10-15秒 后风力将泵内剩余水雾吹出，在关闭风机，当风叶完全停止转动后，在将开机前上下左右所设置的角度及方向回位，（风机回位最佳位置为风筒水平平行，风筒横向与罐体平行动作完成）。在行断开控制系统总开关，在关闭发电机组送电总开关，油门递减为怠速状态，拉动熄火开关直至熄火，然后回位。

4.日常维护

当机器全部关毕且回位后，检查喷圈出水量是否减小（在正常工时查看，停机后在维护）如有减小请将喷头拧下，清洗，在将水泵过滤网拆下清洗，然后装回，检查罐体水位如有多余液体请将排放干净。检查发电机组启动所列事项。

检查摇控器

1、开机连机时呈绿色，接收到反馈信号时呈绿色，这时可正常操作。 2、正常操作时，绿色指示灯闪烁0.5 秒，操作结束后绿色指示灯熄 灭，手持遥控发器自动发射信号，维持接收机后主电源接触器正常 收令，直至下一组指令才结束。

3、当指示灯呈红色，表示电池电力不足，手持遥控发射器会停止发送任何指令。那需换电池  C、电池维护：

本手持遥控发射器采用二节5 号1.5V 碱性干电池;当手持遥控发射 器指示灯为红色时，表示低电压，请立即更换电池，否则遥控器不能 正常操作。 D、注意事项：

1、经常检查手持遥控发射器，发现电池不足应立即更换电池。 2、注意手持遥控发射器防止进水，如有进水请立即取下电池，待处理后再使用。

3、爱护手持遥控发射器，请不要随意乱摔乱扔。 4、在视线不佳时，禁止使用遥控器控制设备。
