程力雾炮车的操作使用说明

  • 来源:
  • 我公司生产的雾炮车采用国内外优质二类底盘改装而成,它适用于各种路 面洒水、喷雾、降温、除尘、冲洗尘埃赃物,亦可用于路面的洒水、喷雾、降 温、除尘、冲洗尘埃赃物,亦可用于路面养护、园林绿化及应急消防、运输饮 水等。该洒水车主要由汽车底盘、罐体、水泵、球阀和输水管道、洒水装置等 部件组成。水泵、取力箱、球阀均为国家定型产品,性能良好,工作可靠,洒 水时压力高、流量大、油耗低,洒水时打开音乐喇叭开关,美好的音乐伴随您 愉快地工作。

    操作规程

    1、使用前的准备工作 (1)检查变速箱内润滑油油面,以到油面螺塞孔的下缘为准,不足时添加齿轮油。 (2)检查变速箱操纵杆,使之处于空档位置,检查取力箱操纵手柄位置,使之为水平向右位 置,使之为水平向右位置,检查油门控制器,使其为最小。

     2、水泵及取力器的操作 (1)启动 联接好有关管道,启动发动机,当原车压力表读数达到 0.3Mpa 时,踏离合 踏板,打开取力箱操纵开关,慢慢松离合(过快会损坏取力器和变速箱),使之挂挡。 通过油门控制器,可控制水泵的工作转速。 (2)停止 将油门控制器推进,调整为最小,踏离合器踏板,将取力器操纵开关扳回至 原位置,使取力箱脱档。

     3、使用后的检查 (1)检查取力器操纵开关是否回位,检查油门控制器是否为最小位置。 (2)检查阀门手柄位置,均为关闭状态。 - 5 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书

    4、 各作业操纵使用说明 (1) 向罐内加水 将车开到预订位置,使水罐口对准自来水管口打开罐口盖、自来水即可加水。 当在野外自采水的情况下,水能通过水泵给罐内供水,其操作程序是:在三通球阀 G 处 接一胶管,调节三通球阀 G 到如图位置(注意:三通球阀凹坑所对方向关闭),关闭不锈钢球 阀 ABCDEF 和消防栓 I,打开铝合金球阀 H,踏下离合,打开取力器开关,慢慢松 开离合(千万不可过快,否则将会损坏取力器或变速箱),使水泵开始工作,即可向罐内加水, 停止工作后开关回位。 工作水路示意:水经过三通球阀 G、过滤网、泵、铝合金球阀 H、水罐。(其中 ABC DEFH 关闭)。 图 3-1-1水泵加水 图 3-1-2 消防栓加水 工作水路示意:水经过消防栓开关 I、铝合金球阀 H、水罐。(其中 ABCDEF GH 关闭)。

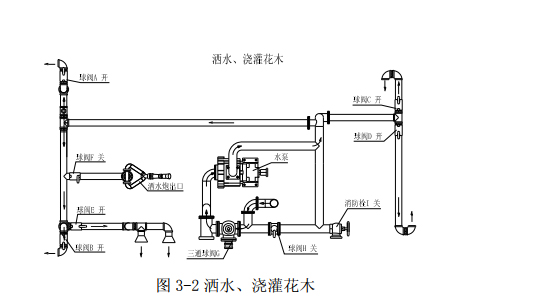

    2)洒水、浇灌花木 在洒水和浇灌花木时,其操作程序是:调节三通球阀 G 到如图位置(注意:三通球阀 凹坑所对方向关闭),关闭铝合金球阀 H 和消防栓 I,打开不锈钢球阀 ABCDE,打 开铝合金球阀 H,踏下离合,打开取力器开关,慢慢松开离合(千万不可过快,否则将会 - 6 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 损坏取力器或变速箱),使水泵开始工作,即可向实现洒水和浇灌花木的功能,停止工作 后开关回位。 工作水路示意:水经过罐体出口、三通球阀 G、过滤网、泵、前冲后洒和花撒。(其中 H I 关闭)。 图 3-2 洒水、浇灌花木


    3)应急消防 在应急消防时,其操作程序是:调节三通球阀 G 到如图位置(注意:三通球阀凹坑所 对方向关闭),关闭不锈钢球阀 ABCDE 和铝合金球阀 H,打开消防栓 I 和不锈钢 球阀 F,踏下离合,打开取力器开关,慢慢松开离合(千万不可过快,否则将会损坏取力 器或变速箱),使水泵开始工作,即可通过洒水炮和消防栓出口应急消防,停止工作后开 关回位。 工作水路示意:水经过水罐出口、三通球阀 G、过滤网、泵、消防栓和洒水炮。(其中 A BCDEH 关闭)。 图 3-3 应急消防

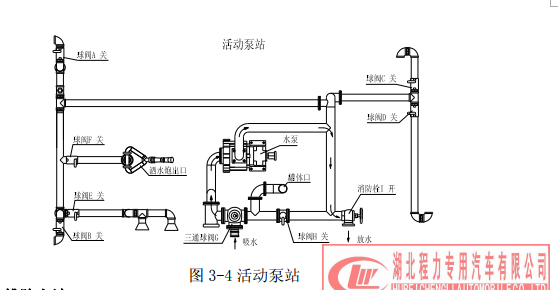

    4)活动泵站 做活动泵站时,其操作程序是:在三通球阀 G 处接一胶管,调节三通球阀 G 到如图位 置(注意:三通球阀凹坑所对方向关闭),关闭不锈钢球阀 ABCDEF 和铝合金球阀 H,打开消防栓 I,接出口管。踏下离合,打开取力器开关,慢慢松开离合(千万不可过快, 否则将会损坏取力器或变速箱),使水泵开始工作,即可实现活动泵站的功能,停止工作后开 关回位。 工作水路示意:水经过三通球阀 G、过滤网、泵、消防栓 I。(其中 ABCDEF H 关闭)。
